演播室声学设计

一、演播室介绍
演播室是电视台摄制和播放节目的专用工作场所，主要用于语言和文艺节目的录制。需要有较大空间，可搭设布景和舞台，满足嘉宾、主持人及演职人员在室内进行工作、制作和表演的要求，要同时录制声音和图像。承担了除外拍节目外的大部分节目录制和制作任务。
按面积可将演播室分为大、中、小三类。

大型演播室用于场面较大的歌舞、戏曲、综艺活动等节目，也可分区域进行景区选择；面积一般在800-1000㎡。
中型演播室用于场面较小的歌舞、戏曲、智力竞赛及座谈会等；面积一般在150-600㎡。
小型演播室以新闻、节目预告、样板式教学节目为主；面积一般在30-150㎡。
按节目类型可分为新闻、访谈、综合文艺演播室等；按视频可分为高清演播室和标清演播室；按景区互粉可将演播室分为实景演播室、虚拟演播室、蓝箱演播室；此外由于演播室内设备的发展，还出现了LED演播室、3D演播室、4D演播室等。
演播室主要由演播区、节目控制区和演播室辅助区域三部分组成。演播区是节目录制的现场。节目控制区可分为灯光控制区、视频控制区和声音控制区。演播室辅助区域可分成布景与道具用房、化妆间、服装间、休息室等。
二、设计依据
（1）《有线广播录音播音室设计规范和技术用房技术要求》GYJ26-86；
（2）《声环境质量标准》（GB3096-2008）；
（3）《民用建筑隔声设计规范》（GB50118-2010）.
（4）GYJ 42-89 《广播电视中心技术用房的容许背景噪声级》
三、主要声学技术指标
1、混响时间
根据演播室需要语言清晰度的要求，其混响时间可以参考《实用建筑声学》中所述各类播音室混响时间（500Hz）来选择合适的混响时间，如图1；可根据演播室的房间容积选择相应的合适混响时间。

图1 各类播音室混响时间（500Hz）的选择（图片来自《实用建筑声学》）
2、背景噪声
根据《有线广播录音播音室设计规范和技术用房技术要求》GYJ26-86规定，在125——4000Hz（1/1倍频程）的频率范围内，室内噪声的平均声压级的允许值与录音室的种类有关外，还与站内设备系统本身的噪声有关。录播室及其他技术用房的噪声评价如表1.

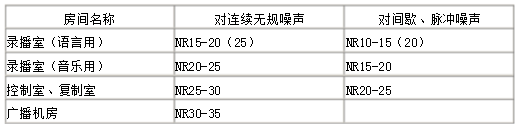

表1 录播室及其他技术用房的噪声评价曲线
3、声场均匀度
声场不均匀度应在6dB以内。

四、声学设计内容
1、体型设计
由于演播室的设计与录播室的作用相似，故演播室体型设计可以依据《有线广播录音播音室设计规范和技术用房技术要求》GYJ26-86中录播室体型规定设计，当面积是以下四个固定值时，可按照表2设计。

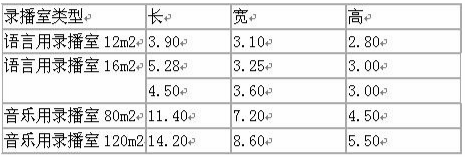

表2 固定录播室面积的长、宽、高
当面积不能按照表中尺寸时可按照规定录播室长、宽、高比例设计体型。

小录播室             L:W:H=1.6：1.25：1.0

一般录播室           L:W:H=2.5：1.6：1.0

低长顶录播室         L:W:H=3.2：2.5：1.0

细长型录播室         L:W:H=3.2：1.25：1.0

   当演播室容积较小时，属于小房间范畴，此时演播室及辅助用房建议使用不规则体型，避免小房间内颤动回声、共振、声染色声学缺陷的产生。
    为防止产生声聚焦现象，增加后续音质设计的难度，演播室不宜采用平剖面为正方形或具有弧面墙、穹形顶的体形。
2、音质设计
    演播室的主要作用是录制各类节目，合适的混响时间控制非常重要，混响时间可依据演播室确定容积大小在图1中选择相对应的混响时间。演播室大多采用强吸声短混响的设计，从演播室面积决定功能来看，小型演播室主要以语言类节目为主，例如：新闻、访谈等，因此，小型演播室混响时间较短，应保持较高的语言清晰度和可懂度，也不可使声音过于干涩。大型和中型演播室录制有各种歌舞、戏曲或综艺节目，因此，混响时间可稍长一点，但是要兼顾声音的丰满度和语言清晰度不失衡。在做演播室音质设计时，同时还要尽量使室内声场扩散均匀，不出现颤动回声，声聚焦、声染色等室内声学缺陷。演播室做必要的吸声和扩散处理，注意做吸声处理时，各频段吸声应尽量均匀。
具体音质设计中采取的措施有以下几个方面：
（1）顶面演播室需要控制较低的混响时间，最佳布置吸声材料的位置即是两边墙面和顶面，这些位置可侧重于吸声效果，而不需讲究材料的装饰效果，因为沿周墙有600——800mm的天幕挡住视线。因此，演播室顶面可以采用吸声吊顶，配置常用的多孔吸声材料，吸声材料后留一定空腔（常用100——300mm空腔）增加低频吸收即可。
（2）墙面墙面是控制混响时间配置吸声材料的重要部位，由于沿墙周天幕的存在，则两面侧墙布置吸声材料时不必多考虑材料的装饰性。侧墙与顶面同样使用较强吸声材料即可，注意要使用宽频段吸声结构。录制节目时的前后墙在视野的范围内，在设计时应考虑材料的装饰性。因此，这两面墙可采用布艺吸声软包或木丝板等饰面效果较好的材料，材料后面增加空腔，使各频段声音吸收均匀。
（3）地面地面地板一般是声反射较强的材料，为了避免因较强声反射带来的回声等声学缺陷，在地面铺地毯，能够起到装饰作用，又可以增加吸声。
若演播室容积较大，设有观众席，则在舞台墙面、天花和侧墙下部增加扩散材料，以便向观众席提供早充足的期反射声，并使声场均匀。常用于吸声降噪的材料有：聚砂吸声板、AGG无缝吸声板、AGG透声涂层、强化玻纤吸声板，复合吸声软包等；常用于隔声的材料为石膏板、硅钙板、阻尼复合隔声板，通过合理的构造进行隔声。

3、噪声控制
演播室及其辅助用房要满足相应噪声评价曲线的要求。演播室在音质设计中以配置足够的吸声材料，在其辅助用房中也需要安装吸声材料，在四周墙面和顶面控制室内没有明显声学缺陷，并且降低背景噪声。在噪声控制中，不仅要吸收室内声能，而且要防止外界噪声传入及演播室、控制室和辅助用房间的噪声干扰；因此，需要对这些房间进行隔声隔振处理。

（1）演播室和控制室隔声隔振设计
顶面隔声
