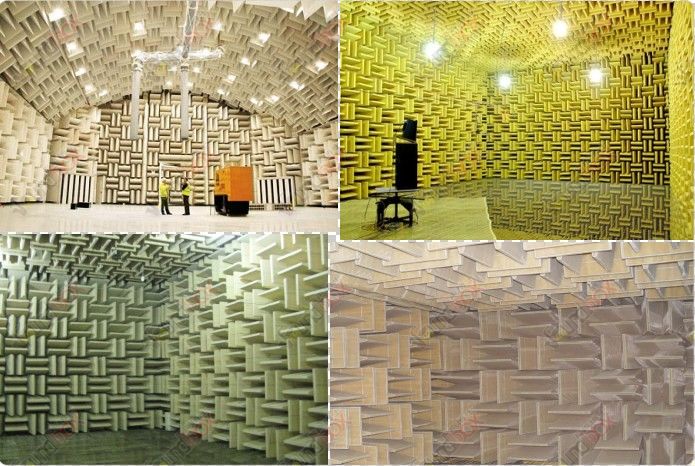

吸声尖劈实例图

  吸声尖劈是一种用于消声室的特殊吸声结构。通常可分为尖部和基部两部分。安装时在尖壁和壁面之间留有空气层。其结构是用直径3.2-3.5mm的钢丝制成一定形状和尺寸的骨架,外面套上玻纤布、塑料窗纱等罩面材料,里面装以多孔材料,如玻璃棉毡、玻璃纤维、矿渣棉、泡沫塑料等。从尖劈的尖端到基部,声阻抗是从空气的特性阻抗逐步过渡到多孔材料的阻抗的,因而实现了很好的阻抗匹配,使入射声能得到高效的吸收。尖劈的声学特性常用声压反射系数表示,反射系数为0.1时(吸声系数为0.99)所对应的最低频率,称为截止频率,它主要取决于尖劈的容重和尖部的长度L1。影响尖劈低频吸声的主要因素是尖劈基部和空气层。在实际应用中,尚有平顶型、直条状和层状阶梯型等尖劈。

  吸声尖劈由尖劈和连接固定尖劈的底座两部分组成。吸声尖劈是利用特殊阻抗的逐渐变化,由尖劈端面特性阻抗接近空气的特性阻抗,逐步过渡到接近吸声材料的特性阻抗,从而达到最高的声吸收效果,其平均吸声系数可达到1.0。尖劈长度无固定值,越长越好,尖劈低频吸声性能好,其截止频率约68.8~86Hz。宽度一般取0.3~0.4m,底座厚度为0.1m。一般3个尖劈与底座组成一个单元,根据现场设计要求,可采用多个单元。吸声尖劈一般吊挂在屋顶或四壁,其背后与墙壁应留有一定空间,约为0.05~0.1m。这是为了形成一段空气层,提高吸声性能。当空气层厚度为1/4波长时,吸声系数最大。同时,入射声波可穿透吸声尖劈或通过四周绕射到尖劈背后,通过与屋顶的折射和反射使尖劈多次吸声。
